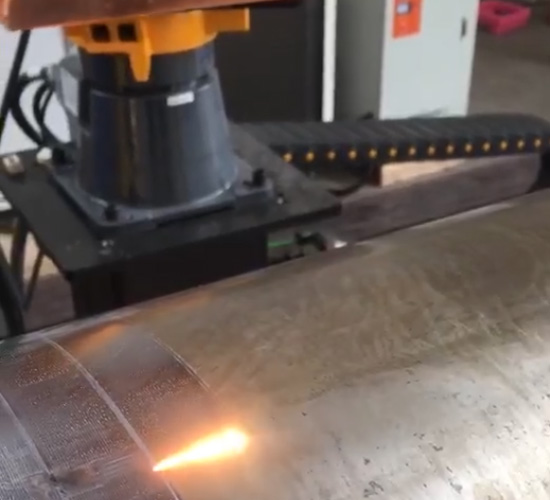

刀刃91短视频污在线观看是利用激光束对刀刃表面进行快速加热和冷却，以提高刀刃硬度、耐磨性和使用寿命的工艺。该过程对工艺参数和操作细节要求极高，以下是生产过程中需要注意的关键细节及相关要点：
一、预处理阶段：确保刀刃表面状态
表面清洁
去除杂质：刀刃表面需彻底清除油污、锈迹、氧化皮及加工残留（如切削液、抛光膏等），避免影响激光能量吸收和淬火效果。
粗糙度控制：表面粗糙度需符合工艺要求（通常 Ra 3.2-6.3μm），过于光滑的表面可能导致激光反射率高，影响加热效率；过于粗糙则可能导致局部过热或淬火不均匀。
装夹定位
精度要求：刀刃需通过专用夹具固定，确保装夹牢固且定位精度高（误差≤0.05mm），避免激光扫描时因振动或位移导致淬火轨迹偏离。
装夹方式：优先采用非接触式装夹（如磁力夹具），避免接触部位因热传导影响淬火区域或造成表面损伤。
二、激光工艺参数设置：精准控制加热与冷却
激光功率与扫描速度
功率匹配：根据刀刃材料（如高速钢、硬质合金、碳钢等）和厚度选择合适功率（通常 1-5kW）。功率过高易导致刀刃熔化或过热开裂；过低则无法达到相变温度（一般需高于 Ac3 临界点）。
扫描速度：速度过快会使加热时间不足，淬火层深度不够；过慢则可能导致晶粒粗大或烧蚀。需通过工艺试验确定最佳参数（如碳钢刀刃通常为 5-10mm/s）。
光斑直径与能量密度
光斑大小：光斑直径需与刀刃宽度匹配（通常比刀刃宽度小 10%-20%），确保淬火区域集中且边缘均匀过渡，避免热影响区过大。
能量密度：需控制在 2-10J/mm² 范围内，能量密度过高易引起表面汽化，过低则无法实现马氏体转变。
冷却方式
自冷淬火：利用刀刃自身基材的热传导快速冷却（适用于薄刃或小型刀具），需控制激光扫描间隔，避免累积热量导致回火。
辅助冷却：对厚刃或高合金钢刀具，可采用压缩空气、氮气或水基冷却液辅助冷却，但需避免冷却液直接冲击加热区域，防止淬火层开裂。
三、路径规划与扫描策略：保证淬火均匀性
扫描轨迹设计
直线扫描：适用于平直刀刃，需确保激光束与刀刃平行，扫描起点和终点需超出刀刃两端 5-10mm，避免 “边缘效应” 导致端部硬度不足。
曲线扫描：针对圆弧或复杂刃型，需通过数控系统编程控制激光头运动轨迹，确保光斑始终垂直于刀刃表面，避免角度偏差导致能量分布不均。
搭接率控制
相邻激光扫描轨迹需有一定搭接（通常 20%-30%），避免出现未淬火 “盲区”；但搭接率过高可能导致局部过热，需通过试验优化。
多道次淬火
对于需要较深淬火层的刀刃（如大型刀具），可采用多道次扫描，每道次间隔时间需保证前道次冷却至 Ms 点以下（约 200-300℃），避免二次加热引起组织转变。
四、材料与工艺适配：避免淬火缺陷
材料选择
优先选用含碳量 0.3%-0.8% 的中高碳钢或合金钢（如 45 钢、T10、Cr12MoV 等），碳含量过低难以形成马氏体，过高则易淬裂。
对表面镀层刀具（如 TiN、TiCN），需先去除镀层或调整激光参数，避免镀层汽化影响淬火效果。
预热与后处理
预热：对于高合金钢或大型刀刃，可预先在 150-200℃下预热，减少淬火应力，防止开裂。
回火：淬火后需及时进行低温回火（150-200℃，保温 1-2 小时），消除内应力，稳定组织，避免使用中发生崩刃。
五、设备与环境控制：保障工艺稳定性
设备校准
定期校准激光束同轴度、光斑模式及功率稳定性，确保能量输出均匀（波动≤±5%）。
检查数控系统运动精度，避免导轨、丝杠磨损导致轨迹偏差。
环境要求
车间温度控制在 20±5℃，湿度≤60%，避免温湿度波动影响激光聚焦效果和刀刃热变形。
保持环境清洁，避免粉尘、油污进入激光光路或附着在刀刃表面。
六、质量检测与缺陷处理：确保成品合格率
硬度检测
使用显微硬度计检测淬火层硬度（通常要求 HRC55-62），沿刀刃横截面检测硬度梯度，确保淬火层深度符合要求（一般 0.2-0.5mm）。
表面检测
目视或通过显微镜检查刀刃表面是否有烧蚀、裂纹、氧化色等缺陷，对局部未淬火区域可进行补打。
利用轮廓仪检测刀刃平整度，变形量需控制在 0.02mm 以内，超差时可通过低温回火校正。
失效分析
若出现淬火裂纹，需分析原因（如功率过高、冷却过快、材料淬透性不足等），调整参数后重新试验；若硬度不足，可能是能量密度或扫描速度不当，需优化工艺。
