激光局部淬火表面处理工艺是一种利用高能量密度激光束对金属材料表面特定区域进行快速加热，随后通过材料自身导热实现急冷淬火，从而使局部表层获得高硬度、高耐磨性的表面强化技术。其核心特点是 **“局部加热、自冷淬火、精准可控”**，广泛应用于需要局部耐磨但整体保持韧性的机械零件（如齿轮、导轨、模具等）。
一、工艺原理
激光局部淬火的本质是通过激光的高能特性实现材料表层的 “奥氏体化→马氏体转变”：

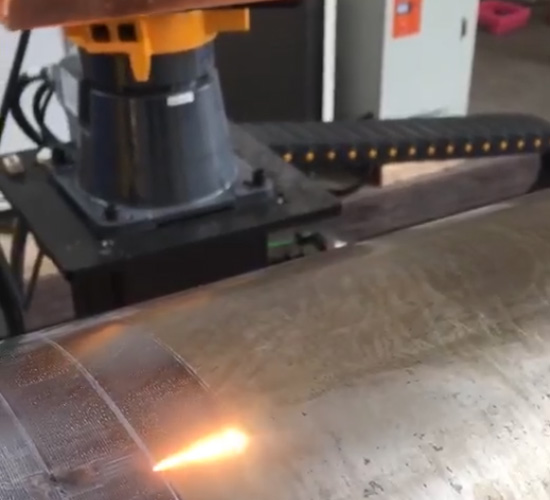

高能加热：波长 1064nm（光纤激光）或 CO₂激光（10.6μm）以极高功率密度（通常 10³-10⁵W/cm²）照射工件表面，目标区域在极短时间（毫秒至秒级）内被加热至相变温度（钢铁材料约 800-1000℃），表层金属从珠光体 / 铁素体转变为奥氏体。
自冷淬火：激光束离开后，被加热的表层通过工件自身基体快速散热（冷却速度可达 10³-10⁴℃/s，远高于传统淬火的冷却速度），奥氏体来不及分解，快速转变为高硬度的马氏体组织，实现淬火强化。
局部强化：仅工件表层 0.1-2mm 深度（根据激光功率和扫描速度调整）发生相变，心部仍保持原始组织（如韧性好的铁素体），兼顾 “表面耐磨 + 整体抗冲击” 性能。
二、核心工艺参数
工艺参数直接影响淬火层的硬度、深度和均匀性，需根据材料和工件需求精准调控：
激光功率：决定加热速度和温度，功率过高易导致表面熔化或开裂，过低则无法达到相变温度（常用功率范围 500W-5kW）。
扫描速度：控制加热时间，速度越快，淬火层越浅（如 50mm/s 时深度约 0.3mm）；速度越慢，深度越深但易过热（通常 5-200mm/s）。
光斑尺寸：影响加热区域大小，小光斑（φ0.5-2mm）适合精密零件局部淬火，大光斑（φ5-10mm）适合大面积处理，需保证光斑能量分布均匀（高斯分布或平顶分布）。
离焦量：调整光斑大小和功率密度，正离焦（光斑变大）适合大面积加热，负离焦（光斑变小）适合局部深淬。
保护气体：通常通入氮气或氩气（流量 10-30L/min），防止加热过程中表面氧化（尤其对碳钢、合金钢）。
三、工艺优势
相比传统淬火（如整体淬火、感应淬火），激光局部淬火具有显著优势：
局部精准处理：可对复杂零件的特定区域（如齿轮齿面、轴承滚道、模具刃口）定向淬火，不影响非处理区域的性能（如轴类零件的轴颈淬火，其他部位保持韧性）。
变形极小：加热区域集中且时间短，工件整体温升低（通常＜50℃），热应力小，变形量可控制在 0.01mm 以内（传统感应淬火变形量可达 0.1-0.5mm），适合精密零件。
性能优异：淬火层马氏体组织细小均匀，表面硬度比传统淬火高 5%-15%（如 45# 钢淬火后硬度可达 HRC55-60），且硬度梯度平缓（从表层到心部硬度逐渐降低），结合力强，不易剥落。
效率高、柔性好：激光束可通过机器人或数控系统实现复杂轨迹扫描（如三维曲面淬火），单件处理时间短（如汽车齿轮单齿淬火仅需几秒），适合批量生产，且无需像感应淬火那样定制专用线圈。
四、适用材料与应用场景
适用材料：
中高碳钢（如 45#、40Cr）、合金结构钢（如 20CrMnTi）、工具钢（如 Cr12MoV）等铁基材料（91短视频污在线观看效果最佳）；
部分有色金属（如钛合金、铝合金）需配合表面预处理（如渗碳），否则淬火效果有限。
典型应用：
汽车工业：发动机凸轮轴、变速箱齿轮、刹车盘的耐磨面淬火，提升使用寿命 3-5 倍；
机械制造：机床导轨面、丝杠螺纹面淬火，减少磨损，保证精度稳定性；
模具行业：冷冲模刃口、注塑模型腔淬火，提高耐磨性和抗疲劳性；
轨道交通：铁轨接头、车轮踏面淬火，抵抗冲击磨损。
五、工艺注意事项
表面预处理：工件表面需除锈、去油污（粗糙度 Ra≤1.6μm），必要时涂吸光涂层（如石墨乳），提高激光吸收率（从 30% 提升至 80% 以上）。
裂纹预防：高碳钢或高合金钢淬火后需进行低温回火（150-200℃，1-2 小时），消除残余应力，避免开裂。
质量检测：通过硬度计（检测表层硬度）、金相显微镜（观察马氏体组织）、涡流探伤（检测淬火层深度）确保处理效果。
