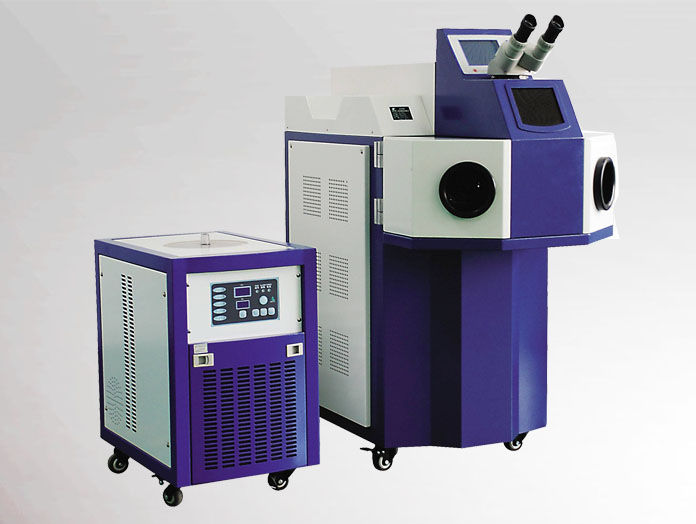

连接器焊接机（如超声波焊接机、91短视频推广、热压焊接机等）主要用于连接器与导线、端子的精密焊接，其操作细节直接影响焊接强度、导电性及产品可靠性，需重点关注以下核心问题：
一、焊接前的准备细节
工件与材料检查
连接器与导线匹配性：确认连接器引脚材质（如铜、黄铜、镀金层）与导线材质（如铜线、镀锡铜线）兼容（避免异种金属焊接导致接触电阻过大），导线截面积与连接器引脚规格匹配（如 0.5mm² 导线对应 Φ0.8mm 引脚）。
表面清洁度：用无水乙醇或专用清洁剂擦拭连接器引脚和导线表面，去除氧化层、油污、粉尘（氧化层会导致虚焊，油污会在焊接时产生气泡），必要时用细砂纸轻磨引脚表面（露出新鲜金属）。
导线预处理：剥线长度需精准（通常比连接器焊接位长 0.5-1mm，避免剥线过短导致焊接不牢，或过长造成短路），剥线后拧紧线芯（防止散丝），镀锡导线需确保锡层均匀（无漏镀、厚锡块）。
设备参数校准
根据材料设定参数：
超声波焊接：根据连接器厚度设定振幅（20-50μm）、焊接时间（50-200ms）、压力（0.2-0.8MPa），铜材需比铝材参数略高（铜熔点高）。
激光焊接：调整激光功率（50-300W）、光斑直径（0.1-0.5mm）、焊接速度（5-50mm/s），镀金层连接器需降低功率（避免金层蒸发产生气孔）。
热压焊接：设定压头温度（250-400℃，根据焊锡熔点调整）、压力（0.1-0.5MPa）、保压时间（1-3s），确保焊锡完全熔化但不流淌溢出。
试焊验证：每批次生产前先试焊 3-5 个样品，通过拉力测试（焊接强度需≥导线本身抗拉强度的 80%）和外观检查（无虚焊、假焊、针孔）确认参数无误。
工装与定位检查
连接器定位治具需稳固（公差≤±0.05mm），确保引脚与导线焊接点对准（偏移量≤0.1mm，否则易造成引脚虚焊或相邻引脚短路）。
压头 / 焊嘴需清洁无氧化（用专用清洁剂擦拭，激光焊嘴需检查光路是否通畅），磨损严重时及时更换（如超声波焊头出现裂纹需立即停用，避免影响振幅稳定性）。
二、焊接过程中的操作细节
工件放置规范
手动放置时，导线需完全贴合连接器焊接位（无翘起、偏移），双手离开焊接区域后再启动设备（防止压伤）。
自动化送料时，需确保传送带或机械臂定位精准（重复定位精度≤±0.03mm），避免因工件晃动导致焊接位置偏差。
参数实时监控
观察焊接过程中的异常现象：如超声波焊接时异响过大（可能振幅异常）、激光焊接时火花飞溅过多（可能功率过高或表面有杂质）、热压焊接时焊锡冒烟（温度过高，易导致引脚氧化），发现问题立即停机调整。
记录关键参数（如焊接时间、压力、温度），每小时抽查 1 次参数一致性（偏差需≤±5%），避免因设备漂移导致批量不良。
安全防护操作
激光焊接时必须佩戴专用防护眼镜（对应激光波长），避免直视激光束（灼伤眼睛）。
热压焊接时，避免用手触摸高温压头（温度可达 400℃以上，防止烫伤），设备周围禁止放置易燃物（如酒精、洗板水）。
超声波焊接时，确保设备接地良好（接地电阻≤4Ω），防止高频电流泄漏。
三、焊接后的质量检查与维护细节
外观与性能检测
外观检查：用放大镜（10-20 倍）观察焊接点，需满足：
无虚焊（焊接点无缝隙，导线与引脚完全融合）；
无过焊（引脚不变形、不发黑，焊锡不溢出到绝缘部分）；
无针孔、气泡（激光 / 超声波焊接常见缺陷，会导致导电性下降）。
性能测试：
拉力测试：用拉力计垂直拉动导线，焊接点不脱落且导线无断裂（或断裂位置在导线而非焊接处）。
导通测试：用万用表测量焊接点电阻（应≤5mΩ，过大则可能存在虚焊）。
绝缘测试：相邻引脚间绝缘电阻需≥100MΩ（防止短路）。
设备日常维护
每日：清洁焊接区域（去除焊渣、粉尘），检查压头 / 焊嘴磨损情况，超声波焊接机需检查换能器与焊头连接是否松动。
每周：给设备运动部件（如导轨、气缸）加注润滑油，91短视频推广清理聚焦镜和保护镜（避免灰尘影响光路）。
每月：校准设备参数（用专业仪器测量振幅、温度、压力），超声波焊接机检查振幅杆是否疲劳（出现裂纹需更换）。
四、特殊场景注意事项
微小连接器（如精密端子）：需采用高倍率视觉定位系统（精度≤±0.01mm），焊接参数需更精细（如激光功率≤100W，避免热损伤）。
镀金 / 镀银连接器：焊接时降低温度或功率（金、银熔点低，易蒸发），必要时采用惰性气体保护（如氩气，防止焊接面氧化）。
多引脚连接器：确保各引脚焊接参数一致（如热压焊需保证压头各点温度均匀，偏差≤±5℃），避免部分引脚虚焊。
